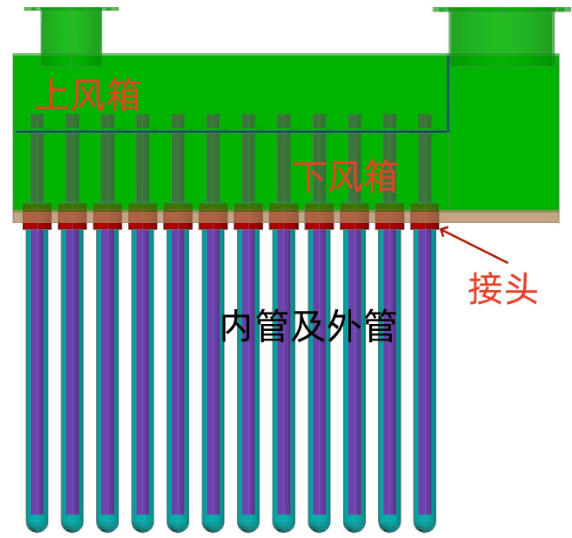

吊管式陶瓷换热器是陶瓷换热器的一种结构形式，如下图所示：

    换热时空气自上风箱进入内管，到达底部后掉头沿内外管之间的间隙向上到达上风箱，再由上风箱流出换热器，烟气在外管外流动通过外管完成换热，内管只起空气过流作用，不参与换热。

吊管式陶瓷换热器比较一般陶瓷换热器主要有以下特点:

★ 没有热应力：换热管一端为自由端，热胀冷缩时自由伸缩不会产生热应力。

★ 密封好: 因为一端自由另一端可以紧密连接不必考虑热胀冷缩问题，所以密封性好。

★ 结构复杂成本高。
